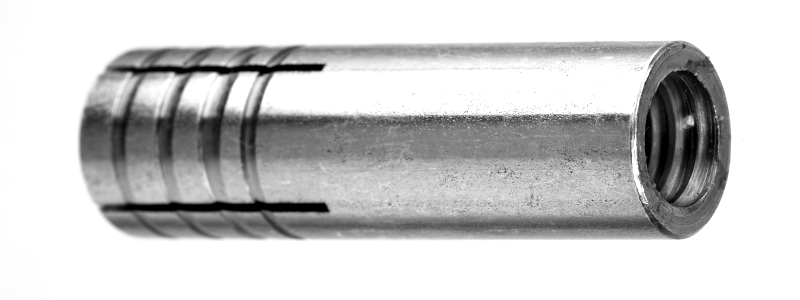

ANCLA DE EXPANSIÓN INTERNA

Modelo THB

El más rápido y cómodo sistema para fijaciones en hormigón.

El sistema de expansión interna posibilita el control de la fijación.

Se obtiene excelentes fijaciones en espesores finos de hormigón

Método de montaje

1. Realice la perforación con rotopercutor y mecha con punta de widia

del diámetro indicado para cada medida de ancla.

2. Limpie la perforación e introduzca el ancla con el cilindro expansor incorporado.

3. Usando el mango expansor apropiado y una masa de no mas de medio kilo,

produzca la expansión del ancla.

4. Fije la pieza deseada con un bulón standard.

Mango expansor

Cada medida de anclaje requiere el uso de su correspondiente mango expansor

Características técnicas

Modelo	Exterior	Largo Perforación	Rosca Whitworth	Largo Rosca	Carga Admisible* Tracción	Carga Admisible* Corte
THB 1/4	8 mm	25 mm	1/4	12 mm	260	210
THB 5/16	10 mm	30 mm	5/16	14 mm	370	332
THB 3/8	12 mm	40 mm	3/8	16 mm	565	478
THB 1/2	16 mm	50 mm	1/2	20 mm	775	710
THB 5/8	20 mm	65 mm	5/8	25 mm	1100	1350
THB 3/4	25 mm	80 mm	3/4	30 mm	1945	1996

(*)Valores obtenidos sobre hormigones de resistencia a la compresión promedio 290/310 kg.cm2
