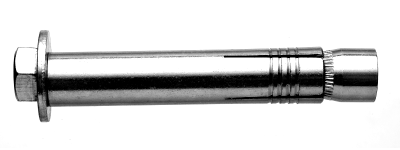

BULÓN DE EXPANSIÓN CON CAMISA

Máxima seguridad

Este tipo de anclaje permite comprobar la resistencia a la tracción que tendrá en función al par de ajuste (Kgm), por lo que resulta aconsejable el ajuste final realizado con una llave dinamométrica.

Máxima capacidad portante

Con este sistema de fijación se han obtenido las mayores resistencias al arrancamiento, para bulones de iguales diámetros pero fijados con otras técnicas.

Este resultado es básicamente debido a que a medida de que la fijación se la va cargando, el cono tiende a expandir cada vez la camisa de acero, la que a su vez se va clavando en las paredes de la perforación.

Método de montaje

1. Realice la perforación con rotopercutor y mecha con punta de widia del diámetro indicado para cada medida del bulón.

2. Introduzca el conjunto "camisa-cono-bulón" en la perforación y proceda a expandir la camisa ajustando con una llave el bulón.

3. Desenrosque y retire el bulón para permitir posicionar la pieza.

4. Enrosque nuevamente el bulón y proceda a su ajuste total.

Características técnicas
